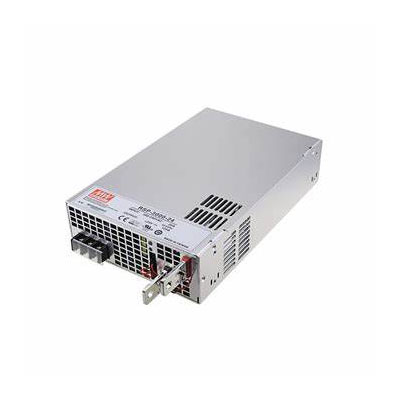

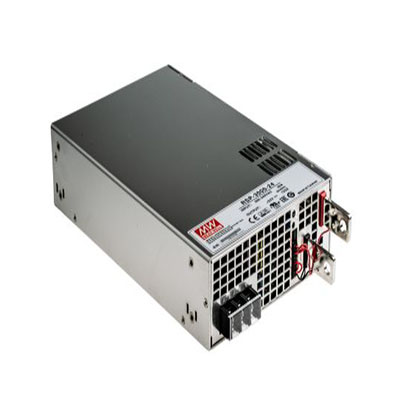

منبع تغذیه سوییچینگ 560PSR00

منابع تغذیه سوئیچینگ یك واحد منبع تغذیه توان ( psu ) هستند كه به روش سوئیچینگ عمل رگولاسیون را انجام می دهند. برای ثابت نگه داشتن ولتاژ و جریان خروجی در یك منبع تغذیه ، دو روش خطی و سوئیچینگ وجود دارد .منابع تغذیه سوئیچینگ یا همان SMPSها جایگزينى براى منابع تغذیه خطی سنتی كه به کار می‌ رفتند

هستند وگرما و اندازه و وزن مدار و توليد گرما مصرف توان را کاهش می‌دهند. در دنياى امروز منابع تغذیه سوئیچینگ در رايانه ها، تقویت کننده‌های توان، درایو موتورهای dc و تلویزیون‌ها و… مورد استفاده قرار گرفته اند

یک منبع تغذیه سوئیچینگ نوعی منبع تغذیه است که از روش‌ سوئیچینگ مبتنی بر نیمه‌هادی برای رسیدن به ولتاژ خروجی مورد نظراستفاده می‌کند. یک مبدل سوئیچینگ پایه متشكل از یک بخش سوئیچینگ توان و یک مدار کنترل است. بخش سوئیچینگ توان، تبدیل توان را از ولتاژ ورودی V(IN) مدار به ولتاژ خروجیV(OUT)

انجام ميدهد که يك فیلتر خروجی نیز دارد.

برترى اصلی منابع تغذیه سوئیچینگ بازده بالاتر آن در قياس با منبع تغذيه خطی استاندارد است.اصلی ترين وسيله در رسیدن به این بازده بالا یک ترانزیستور (یا ماسفت) است که دربين دو حالت اشباع (ON) و قطع (OFF) سوئیچ می‌کند و باعث هدر رفتن توان کمتری می‌شود. زمانى كه ترانزیستور سوئیچینگ در وضعيت ON

باشد و جریان را هدایت کند، افت ولتاژ در آن حداقل خواهد بود و وقتى که OFF شود جریانی از آن عبور نخواهد کرد.در نتيجه ترانزیستور مانند يك كليد يا سوئیچ ایده‌آل عمل می‌کند.

بنابراين، برخلاف منبع تغذيه خطی که فقط مى تواند تنظیم ولتاژ را به صورت کاهنده انجام دهند، منابع تغذیه سوئیچینگ می‌تواند افزاینده ،كاهنده و یا وارون‌گر پلاریته ولتاژ ورودی باشند
